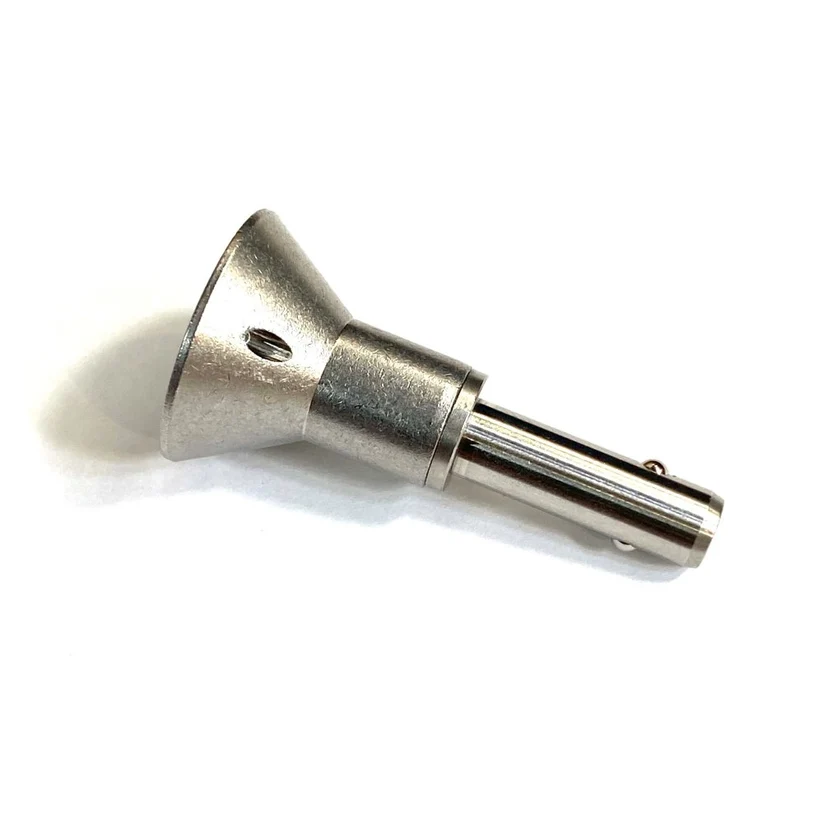

Push Pin para Trapa ILCA Rooster de liberación rápida
El Push Pin Trapa ILCA de Rooster es un pasador de liberación rápida diseñado para conectar el sistema de trapa o vang Harken XD a la sección inferior del mástil de una embarcación ILCA.
Su mecanismo mediante pulsador permite instalar y retirar el pasador con rapidez. Solo hay que presionar el botón para liberar el sistema de retención y extraer la pieza. De esta manera, el montaje y desmontaje de la trapa resulta más cómodo y no requiere herramientas.
Es un recambio especialmente útil para regatistas que montan y desmontan su ILCA con frecuencia, viajan a entrenamientos o regatas y buscan reducir el tiempo empleado en preparar el barco. También puede llevarse como repuesto para evitar que la pérdida o deterioro de un pasador impida salir al agua.
Contenido
- ¿Para qué sirve el Push Pin Trapa ILCA?
- Ventajas del pasador de liberación rápida
- Características principales
- Especificaciones técnicas
- Compatibilidad
- Montaje y utilización
- Mantenimiento
- Qué incluye
- Completa tu equipación
- Preguntas frecuentes
¿Para qué sirve el Push Pin Trapa ILCA?
La trapa, también denominada vang o contra, controla la posición de la botavara y ayuda a regular la tensión de la baluma. En el sistema Harken XD, el conjunto inferior de la trapa se conecta al herraje de la sección baja del mástil mediante un pasador.
El Push Pin Trapa ILCA realiza esta unión y facilita su apertura mediante un botón integrado. Al presionarlo, el mecanismo libera el pasador y permite extraerlo de manera rápida. Esto simplifica tanto el aparejado antes de navegar como el desmontaje posterior.
El mango presenta una forma cónica pensada para facilitar el agarre. También incorpora un pequeño orificio lateral en el que puede colocarse una anilla partida o un cabo fino. Este elemento auxiliar puede ayudar a localizar, manipular y extraer el pasador con mayor comodidad.
Ventajas del pasador rápido para trapa ILCA
Montaje y desmontaje más rápidos
Su pulsador elimina la necesidad de manipular cierres más incómodos. Es especialmente práctico cuando se prepara el barco diariamente o se dispone de poco tiempo antes de salir al agua.
Utilización sencilla
Para soltarlo, basta con presionar el botón y tirar del mango. El sistema está pensado para poder accionarse fácilmente durante las operaciones habituales de aparejado y desmontaje.
Construcción resistente
Rooster utiliza diferentes calidades de acero inoxidable para el cuerpo, el eje, el botón, el mango y el muelle. Esta construcción está preparada para soportar las condiciones habituales de la vela ligera, aunque debe aclararse con agua dulce después de navegar en el mar.
Posibilidad de añadir un cabo de seguridad
El orificio lateral del mango permite colocar opcionalmente un cabo fino o una pequeña anilla. Además de facilitar la extracción, este elemento puede ayudar a mantener el pasador localizado durante el transporte o el montaje.
Recambio fácil de transportar
Por su pequeño tamaño, puede guardarse en la caja de herramientas o en la bolsa de repuestos. Llevar un pasador adicional puede evitar perder un entrenamiento o una manga por la ausencia de una pieza esencial para montar la trapa.
Características principales
- Pasador de liberación rápida para trapa ILCA.
- Fabricado por Rooster Sailing.
- Apertura mediante pulsador.
- Mango cónico para facilitar la manipulación.
- Orificio lateral para instalar un cabo fino o una anilla.
- Construcción en diferentes grados de acero inoxidable.
- Probado por Rooster con el sistema oficial Harken XD.
- Apto para su utilización en la clase ILCA.
- Diseñado para conectar la trapa a la sección inferior del mástil.
- Adecuado como recambio o repuesto de emergencia.
Especificaciones técnicas verificadas
| Característica | Especificación |
|---|---|
| Producto | Pasador rápido para trapa o vang |
| Marca | Rooster |
| Sistema | Liberación mediante pulsador |
| Aplicación | Unión de la trapa Harken XD con la sección inferior del mástil |
| Material del cuerpo | Acero inoxidable 17-4 PH |
| Material del eje, botón y mango | Acero inoxidable grado 303 |
| Material del muelle | Acero inoxidable grado 304 |
| Diámetro del mango | 20,7 mm |
| Orificio auxiliar | Para cabo fino o anilla opcional |
| Homologación indicada por el fabricante | Apto para la clase ILCA |
| SKU de la versión inoxidable | 147131 |
Compatibilidad
El Push Pin Trapa ILCA ha sido diseñado y probado para su utilización con el sistema de trapa Harken XD de ILCA/Laser. Se conecta entre el conjunto inferior de la trapa y el herraje correspondiente de la sección baja del mástil.
Rooster ofrece versiones diferentes para:
- Trapa inferior tradicional de acero inoxidable.
- Nueva trapa negra correspondiente a la versión 2026.
Antes de realizar el pedido, comprueba qué versión del sistema de trapa tienes instalada. Los pasadores pueden variar en función del modelo y no debe suponerse que ambas versiones son intercambiables.
Si tienes dudas, compara tu pieza actual con las imágenes del producto o envía a ForSailors una fotografía del sistema de trapa y del punto de unión al mástil.
Cómo montar el Push Pin Trapa ILCA
- Coloca el conjunto inferior de la trapa sobre el herraje de la sección baja del mástil.
- Alinea correctamente los orificios de ambas piezas.
- Presiona el botón del Push Pin.
- Introduce el pasador completamente.
- Suelta el botón para que el mecanismo quede bloqueado.
- Tira suavemente del mango para comprobar que el pasador está retenido.
Antes de salir al agua, verifica siempre que el pasador se encuentra totalmente introducido y bloqueado. No navegues si el pulsador no recupera su posición, el pasador presenta deformaciones o la unión tiene una holgura anormal.
Para desmontarlo, elimina primero la carga del sistema de trapa. Después, presiona el botón y tira del mango hasta extraer el pasador.
Consejos de utilización
- Comprueba el funcionamiento del pulsador antes de cada navegación.
- No fuerces el pasador si los orificios no están correctamente alineados.
- Evita golpearlo con herramientas para introducirlo o extraerlo.
- Coloca un pequeño cabo en el orificio del mango si deseas facilitar su manipulación.
- Guarda un pasador de repuesto cuando viajes a entrenamientos o competiciones.
- Revisa también el herraje del mástil y el cuerpo inferior de la trapa.
Mantenimiento
Después de navegar en agua salada, aclara el Push Pin Trapa ILCA con agua dulce. Presiona varias veces el botón durante el aclarado para ayudar a eliminar sal, arena o suciedad del mecanismo interior.
Déjalo secar antes de guardar el barco o introducirlo en una caja cerrada. Revisa periódicamente que el pulsador se mueve libremente y que el muelle recupera correctamente su posición.
No utilices el pasador si observas deformaciones, corrosión importante, fisuras, desgaste excesivo o dificultades para bloquearlo. Al tratarse de una pieza encargada de mantener unida la trapa al mástil, debe sustituirse ante cualquier duda sobre su funcionamiento.
¿Qué incluye?
- 1 Push Pin o pasador de liberación rápida para trapa ILCA.
El sistema completo de trapa, el herraje del mástil, el cabo auxiliar y la anilla partida no forman parte del producto.
Completa tu equipación ILCA
Completa el montaje y revisa el resto de componentes de tu sistema:
- Sistema de trapa Harken completo para ILCA
- Cuerpo de trapa Harken para ILCA
- Accesorios ILCA
- Controles y material ILCA
Preguntas frecuentes
¿Para qué sirve el Push Pin Trapa ILCA?
Sirve para conectar el sistema de trapa Harken XD al herraje situado en la sección inferior del mástil. Su pulsador permite montar y retirar el pasador rápidamente.
¿Es compatible con cualquier sistema de trapa ILCA?
Está diseñado para el sistema Harken XD, pero existen versiones diferentes según el cuerpo inferior de la trapa. Debes comprobar si tu sistema utiliza la trapa inoxidable tradicional o la nueva trapa negra 2026.
¿Se puede utilizar en competición?
Sí. Rooster indica que el pasador ha sido probado con el kit oficial Laser Harken XD y que es apto para la clase ILCA.
¿Cómo se libera el pasador?
Hay que eliminar la tensión de la trapa, presionar el botón situado en el mango y tirar del pasador hasta extraerlo.
¿Está fabricado completamente en acero inoxidable?
Sí, aunque emplea diferentes grados según el componente: acero inoxidable 17-4 PH para el cuerpo, grado 303 para el eje, el botón y el mango, y grado 304 para el muelle.
¿Hay que aclararlo después de navegar?
Es recomendable aclararlo con agua dulce después de navegar en el mar. Acciona varias veces el pulsador durante el aclarado y deja que la pieza se seque antes de guardarla.
¿Incluye la trapa completa?
No. El producto incluye únicamente el pasador de liberación rápida. La trapa, el herraje del mástil y los elementos auxiliares se venden por separado.
¿Puedo añadirle un cabo para no perderlo?
Sí. El mango dispone de un pequeño orificio lateral en el que se puede instalar una anilla partida o un cabo fino.
